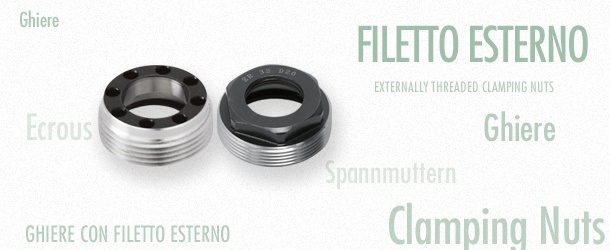

Ecrous AVEC FIL EXTÉRIEUR
ASSEMBLAGE DE LA PINCE
1- Introduire la pince inclinée dans l’écrou de serrage pour accoupler la cannelure de la pince À, avec le siège excentrique de l’embout (B).
2- Visser l’écrou avec la pince sur le mandrin.
3- Jamais fermer l’écrou sans un outil dans la pince.
4- Moter l’outil et bloquer l’écrou avec la spéciale clé.
EXTRACTION DE LA PINCE
5- Pousser sur la partie postérieure de la pince jusqu’à la débrancher de écrou.
ATTENTION
LES PINCES DOIVENT ÊTRE INSÉRÉES DANS LES ÉCROUS AVANT DE LEUR ASSEMBLAGE AVE C L’OUTIL SUR LE MANDRIN.
Cette non-observance aboutit à l’endommagement définitif de la pince et de l’écrou de serrage
GAMME
-
DECHARGER LE CATALOGUE
AVE C FIL EXTÉRIEUR AVEC TROUS - AVEC FIL EXTÉRIEUR HEXAGONAL
